ZLD型圓錐形軸孔彈性柱銷齒式聯軸器

產品分類：

產品簡介： - LZD型（原ZLD型）圓錐形軸孔彈性柱銷齒式聯軸器（GB5015-2003） ZLD型圓錐形軸孔彈性柱銷齒式聯軸器具有補償兩軸相對偏移的性能，適用于中等和較大功率傳動，不適用于對減振有要求和噪聲需要嚴加控制......

訂購熱線： 15128789423

產品詳情

LZD型（原ZLD型）圓錐形軸孔彈性柱銷齒式聯軸器（GB5015-2003）

　　 ZLD型圓錐形軸孔彈性柱銷齒式聯軸器具有補償兩軸相對偏移的性能，適用于中等和較大功率傳動，不適用于對減振有要求和噪聲需要嚴加控制的工作部位。

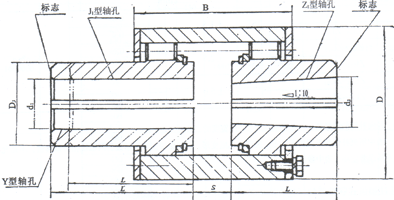

ZLD型圓錐形軸孔彈性柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷傳遞轉矩實現兩半聯軸器聯接，該聯軸器具有以下特點：
（1）傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕，可部分代替齒式聯軸器。
（2）與齒式聯軸器相比，結構簡單，組成零件較少，制造較方便，不用齒輪加工機床。
（3）維修方便，壽命較長，拆下檔板即可換尼龍柱銷。
（4）尼龍柱銷為自潤材料，不需潤滑，不僅節省潤滑油，而且凈化工作環境。
（5）減振動能差，噪聲較大。

型號	公稱扭矩Tn(N.m)	許用轉速[n]r/min	軸孔直徑d1 d2	軸孔配合長度		D	B	S	轉動慣量Kg.m2	質量m Kg
				Y型	J1、Z1型
				L	L1
ZLD1	100	4000	12 14	32	27	76	52	9	0.0007	0.73
			16 18	42	30
			19
			20 22	52	38		54	11
			24
ZLD2	250	4000	16 18	42	30	90	60	7	0.004	3.9
			19
			20 22	52	38		62	9
			24
			25 28	62	44		66	13
			30 32	82	60		70	17
ZLD3	630	4000	25 28	62	44	118	85	11	0.015	8.6
			30 32	82	60		89	15
			35 38
			40 42	112	84		95	21
ZLD4	1600	4000	40 42	112	84	158	115	21	0.057	18.1
			45 48
			50 55
			56
			60	142	107		122	28
ZLD5	4000	4000	50 55	112	84	192	115	21	0.14	29.2
			56
			60 63	142	107		112	28
			65 70
			71 75
			80	172	132		127	33
ZLD6	6300	3300	60 63	142	107	230	144	30	0.31	47.2
			65 70
			71 75
			80 85	172	132		149	35
			90 95
ZLD7	10000	2900	70 71	142	107	260	146	30	0.62	73
			75
			80 85	172	132		151	35
			90 95
			100 110	212	167		156	40
ZLD8	16000	2500	80 85	172	132	300	167	34	1.29	115
			90 95
			100 110	212	167		172	39
			120 125
			130	252	202		177	44
ZLD9	25000	2300	90 95	172	132	335	187	34	2.1	151
			100 110	212	167		192	39
			120 125
			130 140	252	202		197	44
			150
ZLD10	31500	2100	100 110	212	167	355	194	41	3.1	196
			120 125
			130 140	252	202		199	46
			150
			160 170	302	242		209	56
ZLD11	40000	2000	110 120	212	167	380	214	41	4.3	237
			125
			130 140	252	202		219	46
			150
			160 170	302	242		229	56
			180
ZLD12	63000	1700	130 140	252	202	445	231	48	9.9	399
			150
			160 170	302	242		241	58
			180
			190 200	352	282		251	68
ZLD13	100000	1500	150	252	202	515	262	44	16.6	502
			160 170	302	242		272	54
			180
			190 200	352	282		282	64
